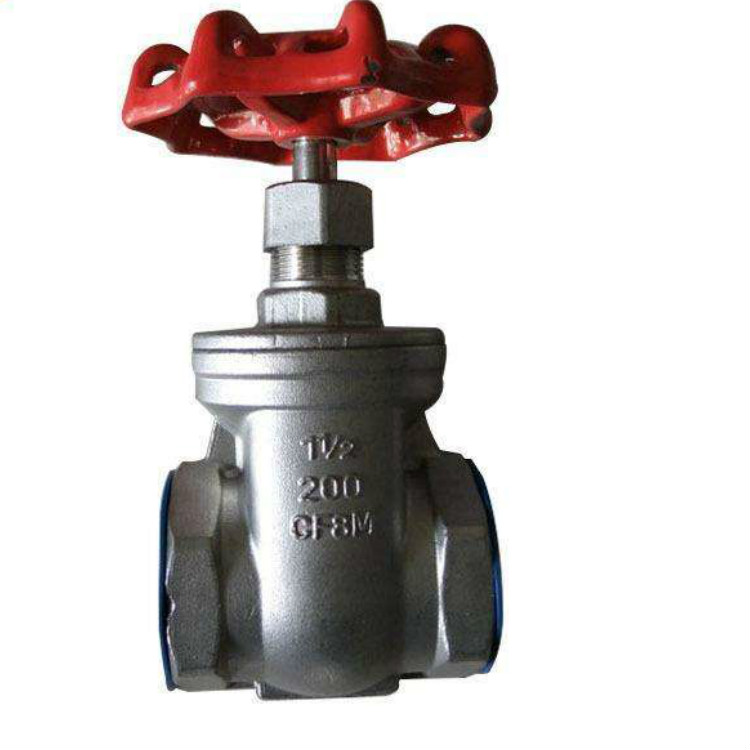

Z11H/T/W内螺纹闸阀,丝扣闸阀
发布时间：2021-09-01 10:23:10
联系客服 0550-7790888
【简单介绍】
【详细说明】
一、Z11H丝口闸阀概述：
通径（DN）：15-100mm
压力（PN）：1.0MPa-1.6MPa
适用介质：水、蒸汽、油品
适用温度：≤4250C
阀体材质：铸铁、球墨铸铁、铜、碳钢、不锈钢
二、Z11H丝口闸阀主要性能规范：
型号 | 公称压力PN（MPa） | 试验压力Ps（MPa） | 工作压力P（MPa） | 工作温度（℃） | 适用介质 | ||
壳体 | 密封 | P20 | P42 | ||||
Z11H-25 | 2.5 | 3.8 | 2.8 | 2.5 | 1.4 | ≤425 | 水、蒸汽、油品等非腐蚀性介质 |
Z11H-40 | 4.0 | 6.0 | 4.4 | 4.0 | 2.3 | ||
Z11H-64 | 6.4 | 9.6 | 7.0 | 6.4 | 3.7 | ||
Z11H-100 | 10.0 | 15.0 | 11.0 | 10.0 | 4.4 | ||
Z11H-160 | 16.0 | 24.0 | 17.6 | 16.0 | - | ||
三、Z11H丝口闸阀主要低部件材料：
低件名称 | 阀体、阀盖 | 闸板、阀座、阀杆 | 填料 | 阀杆螺母 | 手轮 |
材料 | 碳钢 | 铬不锈钢 | 石墨石棉盘根或柔性石墨, | 铜合金 | 可锻铸铁或球墨铸铁 |
四、Z11H丝口闸阀主要外形及连接尺寸：
公称通径DN（mm） | L | L1 | H | H1 | D0 | d | D | kg |
15 | 80 | 16 | 142 | 155 | 100 | 10 | 34 | 1.9 |
20 | 90 | 18 | 143 | 160 | 100 | 13 | 40 | 2.0 |
25 | 100 | 22 | 164 | 186 | 120 | 18 | 50 | 3.3 |
32 | 120 | 22 | 187 | 216 | 140 | 24 | 58 | 4.8 |
40 | 130 | 24 | 215 | 250 | 160 | 29 | 66 | 6.7 |
50 | 140 | 25 | 233 | 276 | 180 | 37 | 78 | 9.6 |
